β晶型PPH法兰 PN10和PN16参数对照

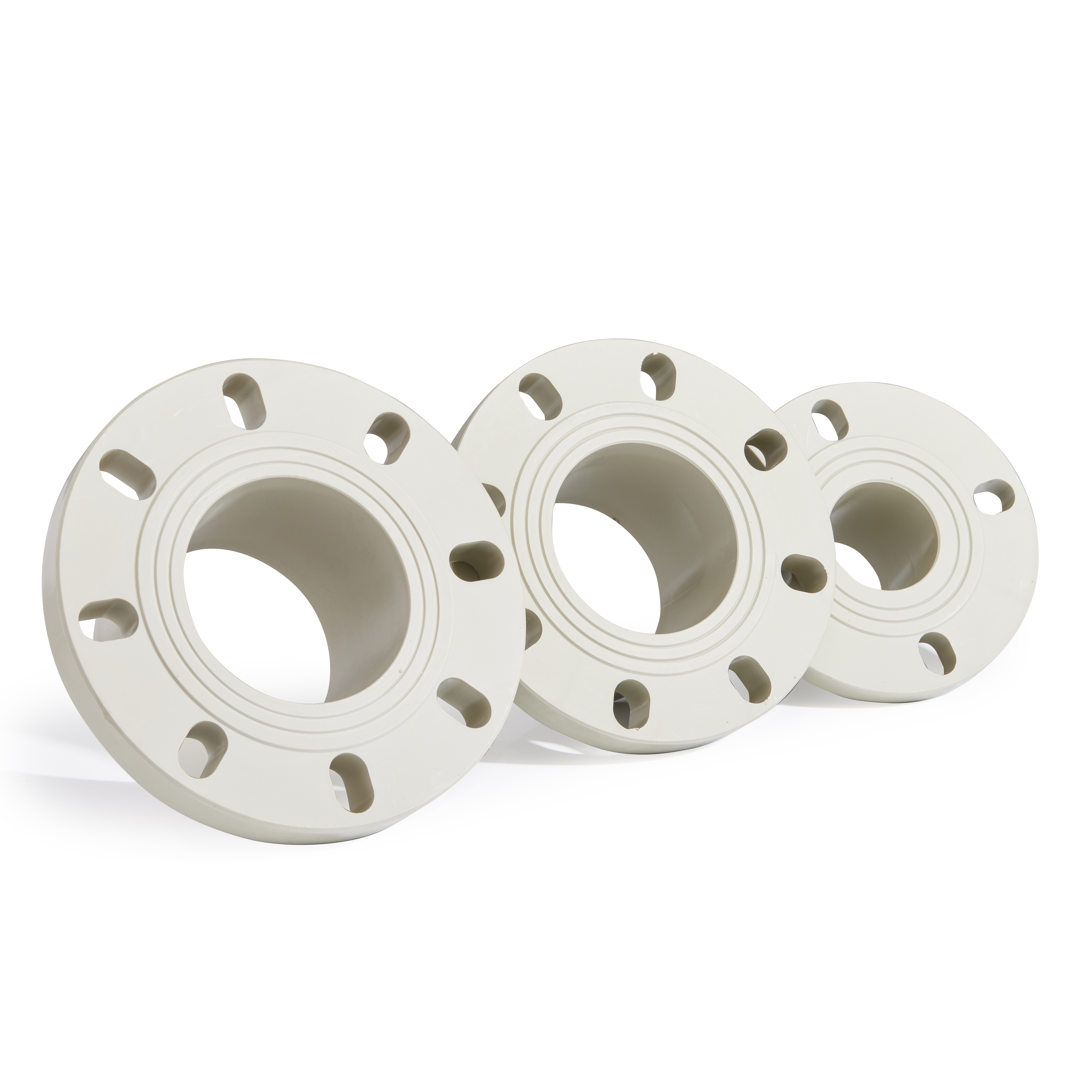

β晶型PPH法兰 PN10 / PN16 参数对照表（详版）

依据 ISO 15874 / HG/T 20592-2009 / GB/T 45232-2025，结合江苏润和等主流厂商实测数据整理。法兰孔数、孔距随压力等级变化，PN16比PN10孔数更多、孔距更密，这是最容易翻车的地方。

一、法兰尺寸总览（核心差异一眼看清）

DN 外径 DE(mm) PN10 法兰外径(mm) PN10 孔距 PCD(mm) PN10 螺栓孔数 PN16 法兰外径(mm) PN16 孔距 PCD(mm) PN16 螺栓孔数

15 20 95 65 4 95 65 4

20 25 105 75 4 105 75 4

25 32 115 85 4 115 85 4

32 40 140 100 4 140 100 4

40 50 150 110 4 150 110 4

50 63 165 125 4 165 125 4

65 75 185 145 4 185 145 8

80 90 200 160 8 200 160 8

100 110 220 180 8 220 180 8

125 140 250 210 8 250 210 8

150 168 285 240 8 285 240 12

200 225 340 295 12 340 295 12

250 280 405 355 12 405 355 12

300 315 460 410 12 460 410 16

350 355 520 460 16 520 460 16

400 400 580 525 16 580 525 16

⚠️ 关键转折：DN65起PN16从4孔升至8孔，DN150起从8孔升至12孔，DN300起从12孔升至16孔。孔数增加=螺栓预紧力更均匀=高压密封更可靠。

二、管道壁厚 + 法兰厚度 + 螺栓规格 全参数表

DN DE(mm) PN10 壁厚(mm) PN10 法兰厚度 C(mm) PN16 壁厚(mm) PN16 法兰厚度 C(mm) PN10 螺栓规格 PN16 螺栓规格

15 20 2.0 14 2.5 18 M12 M12

20 25 2.3 14 2.8 18 M12 M12

25 32 3.0 14 4.5 18 M12 M16

32 40 3.7 18 5.6 18 M16 M16

40 50 4.6 18 6.9 22 M16 M16

50 63 5.8 18 8.7 22 M16 M16

65 75 7.1 20 10.4 24 M16 M20

80 90 8.2 20 12.5 24 M16 M20

100 110 10.0 22 15.2 26 M20 M20

125 140 11.4 24 17.4 28 M20 M20

150 168 13.2 24 19.5 28 M20 M24

200 225 20.5 26 31.8 32 M24 M24

250 280 25.5 30 37.8 36 M24 M27

300 315 28.7 32 43.2 40 M27 M30

350 355 33.1 34 50.3 44 M30 M30

400 400 36.4 36 55.8 48 M30 M33

法兰厚度C值：PN16整体比PN10厚4～8mm，这是抵抗高压螺栓载荷的结构保障。

三、内径 + 法兰内径（密封面基准）

DN DE(mm) PN10 内径 Di(mm) PN16 内径 Di(mm) PN10 法兰内径 b(mm) PN16 法兰内径 b(mm)

15 20 16.0 15.0 20 20

20 25 20.4 19.4 25 25

25 32 26.0 23.0 32 32

32 40 32.6 28.8 40 40

40 50 40.8 36.2 50 50

50 63 51.4 45.6 63 63

65 75 60.8 54.2 76 76

80 90 71.6 65.0 90 90

100 110 89.6 79.6 110 110

125 140 117.2 105.2 140 140

150 168 141.6 129.0 168 168

200 225 199.0 161.4 225 225

250 280 254.0 204.4 280 280

300 315 287.6 228.6 315 315

350 355 328.8 254.4 355 355

400 400 372.8 288.4 400 400

内径 Di = DE − 2×壁厚。PN16壁厚更大，内径明显缩小，流速计算必须用对应压力等级的内径。

四、螺栓孔数与孔径速查

DN范围 PN10 PN16

孔数 孔径(mm) 孔数 孔径(mm)

DN15～DN50 4 Φ14 4 Φ14

DN65～DN100 4 Φ14 8 Φ18

DN125～DN150 8 Φ18 8 Φ18

DN200～DN250 8 Φ18 12 Φ22

DN300～DN400 12 Φ22 16 Φ26

🔧 施工铁律：PN16的DN65法兰（8孔）不能与PN10的DN65法兰（4孔）互换，孔位不匹配，强行安装必漏。

五、法兰重量参考（β晶型PPH，密度0.93 g/cm³）

DN PN10 法兰重量(kg) PN16 法兰重量(kg) 重量增幅

50 0.8 1.2 +50%

80 1.5 2.1 +40%

100 2.2 3.5 +59%

150 4.0 6.8 +70%

200 6.5 11.0 +69%

250 10.0 17.5 +75%

300 15.0 26.0 +73%

六、选型速判口诀

你的工况 推荐等级 关键理由

水温≤25℃，压力≤0.8MPa PN10 SDR17够用，省35%材料费

压力0.8～1.2MPa PN16 SDR11，安全系数≥1.5

浓硫酸/强碱，任何压力 PN16 壁厚大=耐腐蚀余量大

温度≥60℃ PN16起步 高温折减后PN10基本报废

法兰连接，需拆卸检修 PN16 孔数多、法兰厚，反复拆装不变形

一句话总结：PN10和PN16的法兰，外径相同、孔距相同，但PN16法兰更厚、螺栓孔更多更密、螺栓规格更大——高压工况下少一个孔，就是多一处泄漏点。
