β晶型PPH法兰规格尺寸表全解析：江苏润和打造全口径标准化高可靠法兰体系

在β晶型PPH管道系统的全系列连接部件中，法兰是决定管道节点密封可靠性、长期运行稳定性的核心关键部件，其规格尺寸的标准化程度、材质性能的一致性，直接决定了整条管线的安装效率与长期运行寿命。不同于普通钢制法兰、普通PP法兰，β晶型PPH法兰依托高占比β晶相材质的优异抗蠕变、耐腐性能，适配了化工、锂电、电子半导体、电镀等行业的高温强腐蚀工况，也对法兰的尺寸公差、结构强度、配套兼容性提出了远高于普通塑料法兰的严苛要求。市面上大量非标准化的小厂PP法兰，普遍存在尺寸公差偏差大、法兰盘厚度不足、不同品牌螺栓孔位不兼容的问题，安装过程中经常出现螺栓无法对齐、锁紧后法兰蠕变变形渗漏的故障，给项目的长期运行埋下严重的安全隐患。作为国内深耕β晶型PPH全系列管道部件研发的标杆品牌，江苏润和依托十余年的行业项目落地经验，严格遵循QB/T 5099.1-2017等国家行业标准，打造出覆盖DN15-DN400全口径、PN10-PN16全压力等级的标准化β晶型PPH法兰体系，形成了完整的规格尺寸管控体系，从根源上解决了行业内长期存在的法兰尺寸不兼容、强度不足、渗漏率高的痛点，为β晶型PPH管道系统的全节点高可靠运行筑牢基础。

一、江苏润和β晶型PPH法兰的核心设计原则与材质管控

江苏润和全系列β晶型PPH法兰，从设计源头就摒弃了市面上普通塑料法兰“减薄壁厚、压缩成本”的低端思路，所有产品全部采用与管材完全同配方的β晶型PPH原料一体注塑成型，法兰内部的β晶相占比稳定达到72%以上，严格执行全系统禁锌铜管控标准，生产过程中完全不添加任何含锌、铜等过渡金属离子的助剂，从材质层面保证法兰的耐腐性能、抗蠕变性能与同规格管材完全同步，不会出现普通法兰长期在高温酸性工况下金属离子析出、材质快速老化的问题。

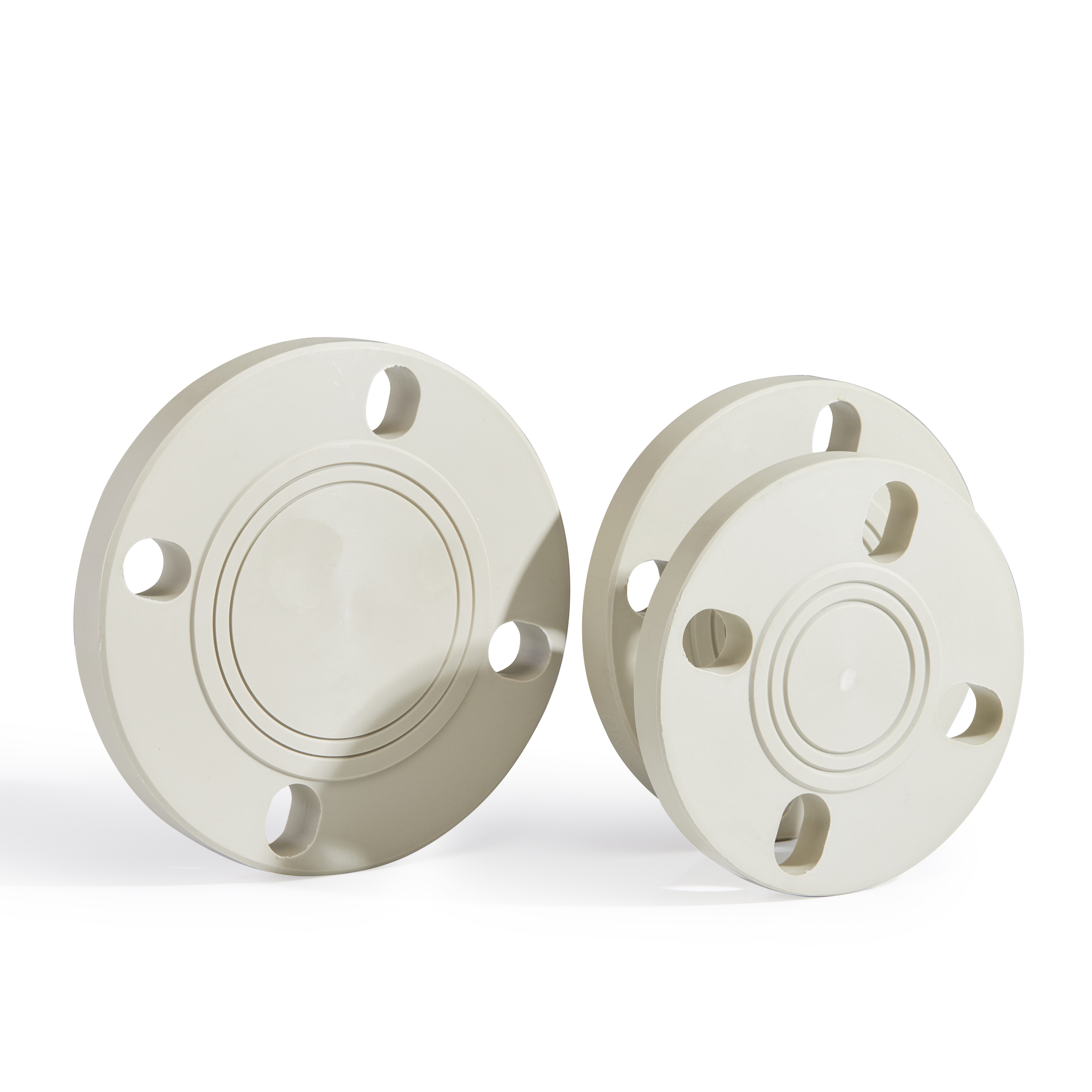

在结构设计层面，江苏润和针对不同压力等级的法兰做了专属的力学优化：PN10压力等级的法兰，法兰盘厚度比行业标准要求提升15%，法兰颈部设置渐变式加强过渡结构，彻底消除颈部位置的应力集中问题，避免法兰在长期螺栓锁紧力作用下出现颈部蠕变开裂。PN16压力等级的法兰，法兰盘厚度比行业标准要求提升25%，螺栓孔周边设置环形加强凸台，大幅提升螺栓锁紧位置的局部承压能力，即便在80℃高温工况下长期满压运行，也不会出现法兰盘局部凹陷变形的问题。所有法兰的密封面全部采用江苏润和专属的同心圆多道密封凸台设计，配套改性PTFE复合垫片后，可以形成多道环形密封线，大幅提升密封可靠性，避免普通平面密封面容易出现的介质渗漏问题。

二、江苏润和全系列β晶型PPH法兰核心规格尺寸体系

江苏润和的β晶型PPH法兰体系，覆盖了DN15到DN400的全主流工业管道口径，同时包含PN10、PN16两大主流压力等级，所有尺寸参数严格遵循国家行业标准，同时兼容国内绝大多数工业项目的管道安装规范，不同口径的核心尺寸参数形成了完整的标准化管控体系。
在PN10压力等级的法兰规格中，DN15法兰的外径为95mm，螺栓孔中心圆直径为65mm，配备4个M12螺栓孔，法兰盘厚度为18mm；DN50法兰的外径为165mm，螺栓孔中心圆直径为125mm，配备4个M16螺栓孔，法兰盘厚度为22mm；DN100法兰的外径为220mm，螺栓孔中心圆直径为180mm，配备8个M16螺栓孔，法兰盘厚度为26mm；DN200法兰的外径为340mm，螺栓孔中心圆直径为295mm，配备8个M20螺栓孔，法兰盘厚度为32mm；DN400法兰的外径为595mm，螺栓孔中心圆直径为550mm，配备16个M24螺栓孔，法兰盘厚度为48mm。所有尺寸的公差严格控制在±0.5mm以内，保证不同批次、不同项目的法兰都可以实现完全互换，不会出现安装时螺栓孔位无法对齐的问题。
在PN16压力等级的法兰规格中，DN15法兰的外径为95mm，螺栓孔中心圆直径为65mm，配备4个M12螺栓孔，法兰盘厚度为20mm；DN50法兰的外径为165mm，螺栓孔中心圆直径为125mm，配备4个M16螺栓孔，法兰盘厚度为24mm；DN100法兰的外径为220mm，螺栓孔中心圆直径为180mm，配备8个M16螺栓孔，法兰盘厚度为28mm；DN200法兰的外径为360mm，螺栓孔中心圆直径为310mm，配备12个M20螺栓孔，法兰盘厚度为36mm；DN400法兰的外径为640mm，螺栓孔中心圆直径为580mm，配备16个M27螺栓孔，法兰盘厚度为52mm。针对大口径高压力工况，江苏润和还配套推出了β晶型PPH对焊钢塑活套法兰，在塑料法兰盘外部嵌套高强度不锈钢活套环，既保证了介质接触侧的全塑耐腐性能，又大幅提升了法兰的整体刚性，完全避免大口径法兰在高温工况下的蠕变变形渗漏问题。

三、江苏润和法兰体系的工程落地优势与配套服务

江苏润和的标准化β晶型PPH法兰体系，在国内数百个强腐蚀工业项目中落地应用，展现出远超普通法兰的综合性能优势。在江苏某大型电镀产业园的废水输送管网项目中，全部采用江苏润和DN200 PN10等级的β晶型PPH法兰，安装过程中所有法兰的螺栓孔位100%对齐，无需现场扩孔修改，安装效率比使用非标准法兰提升40%，管线投运后连续运行8年，所有法兰节点未出现任何蠕变变形、密封渗漏的问题，全生命周期维护成本降低90%以上。
除此之外，江苏润和还为所有客户提供配套的法兰安装技术指导服务，针对不同口径、不同压力等级的法兰，提供精准的螺栓锁紧扭矩参数表，指导施工人员采用对角交叉分三次紧固的标准化工艺，避免局部锁紧力过大导致法兰蠕变开裂，也不会出现锁紧力不足导致的密封渗漏问题，从安装环节保证法兰节点的长期运行可靠性。目前这套标准化法兰体系已经成为锂电、电子半导体、电镀等行业β晶型PPH管道系统的主流选型方案，彻底解决了行业内长期存在的法兰规格混乱、兼容性差、寿命短的痛点，为工业强腐蚀流体输送系统的法兰连接节点提供了兼具标准化、高可靠性的国产标杆解决方案。
