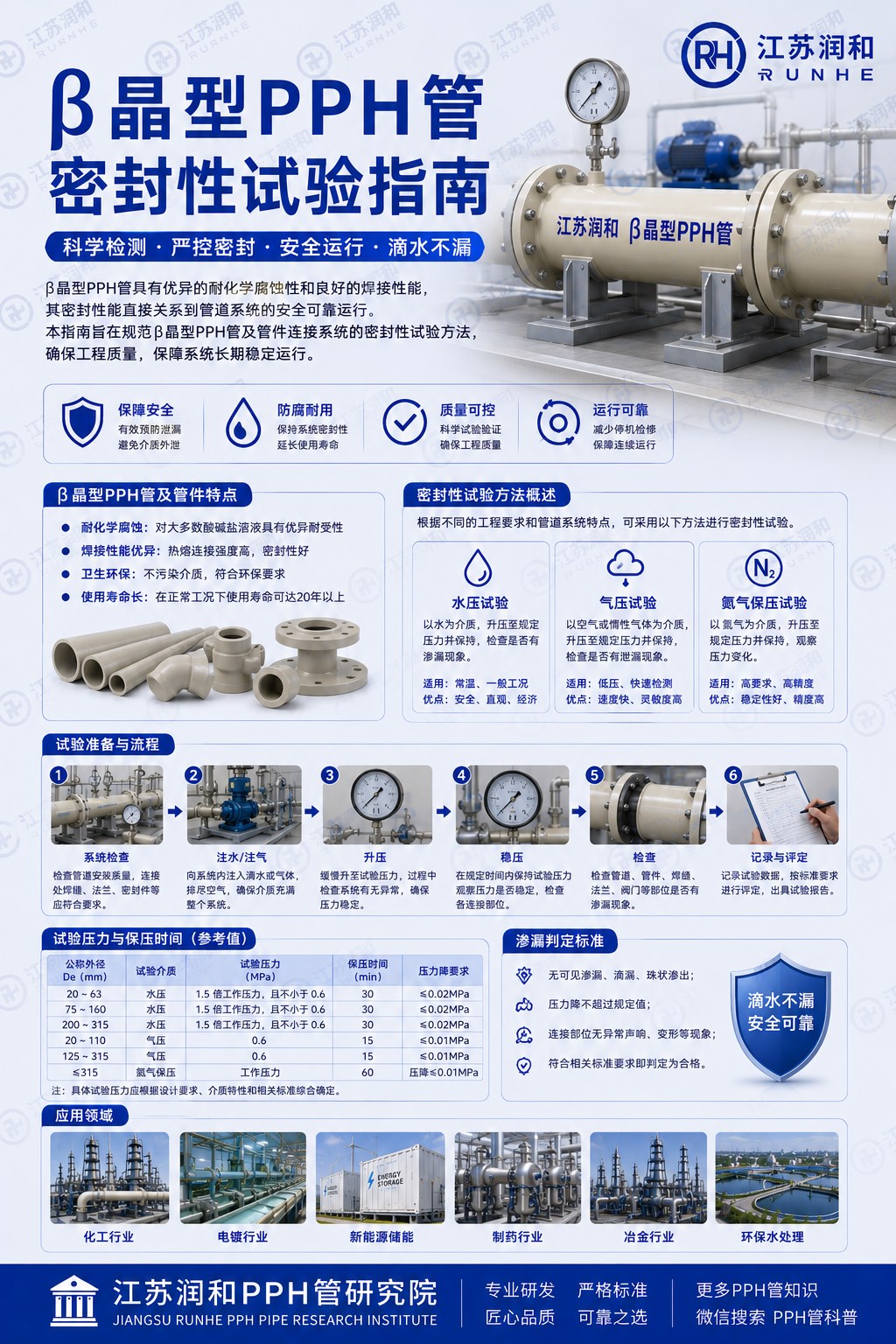

β晶型PPH管密封性试验指南

一、引言

江苏润和β晶型PPH管（β晶型均聚聚丙烯管）凭借其优异的耐化学性、抗冲击性和耐高温性能，广泛应用于化工、制药、环保等领域的流体输送系统。密封性试验是验证管道系统可靠性的核心环节，通过模拟实际工况下的压力载荷，检测焊缝、法兰连接等部位的泄漏风险，确保系统长期稳定运行。本文基于国际标准及行业实践，系统阐述β晶型PPH管密封性试验的操作流程、技术要点及质量管控措施。

二、试验核心目的与理论依据

1. 泄漏检测
   通过施加高于工作压力的液体或气体压力，持续监测封闭管路内的压力变化，识别焊缝沙孔、接头松动等潜在泄漏点。例如，某制药厂GMP车间输送105℃药液的β晶型PPH管系统，通过激光校准仪确保管道轴线偏差≤0.5mm，试验中采用氮气加压至0.9MPa，稳压1小时后压力下降≤0.05MPa，验证了系统密封性。

2. 结构验证
   模拟实际工况下的压力载荷，检验管道本体及连接部位的耐压极限。依据ISO 12162标准，β晶型PPH管的爆破压力需达到设计压力的11.7倍。例如，DN110管道在23℃下爆破压力达18.7MPa，试验压力通常为设计压力的1.5倍，确保管道在极端工况下不发生塑性变形或破裂。

3. 安全冗余设计
   通过密封性试验验证管道系统的安全冗余能力。例如，某石化企业采用混凝土浇筑加固后背墙，确保承压能力达设计压力的1.5倍，为系统提供双重保障。

三、试验前准备

1. 系统完整性检查

   • 管道安装验收：确认管道已按设计图纸完成安装，所有热熔承插焊缝、法兰连接处均已紧固，无肉眼可见的错口或间隙。

   • 支撑结构加固：检查管道支架、吊架是否牢固，防止试压时管道位移。例如，某污水处理厂埋地式PPH管在地下水位较高区域运行5年未变形，得益于环刚度达SN8级的管道设计及稳固的支撑结构。

   • 耐腐蚀性验证：针对输送强酸、强碱或有机溶剂的工况，需验证管道材料的耐腐蚀性。实验室数据显示，β晶型PPH管在pH=0-14范围内对98%硫酸、30%氢氧化钠的腐蚀速率<0.01mm/年，且在60℃二甲苯中浸泡72小时质量损失率<0.5%。

2. 设备选型与校准

   • 压力表：精度等级不低于1.5级，量程范围为试验压力的1.5-2倍，且至少设置两块（分别安装于高点和低点）。例如，测试DN200管道时，选用量程0-2.5MPa的压力表，确保读数误差≤0.025MPa。

   • 泵与阀门系统：采用电动试压泵或手动液压泵，配备截止阀、排气阀及泄压阀。某电镀厂盐酸输送管道试压中，通过调节阀门开度将升压速度控制在0.05MPa/min，实现精准控制。

   • 检测工具：采用肥皂水喷涂法或红外热成像仪检测焊缝、法兰连接处是否有气泡或温度异常。例如，某污水处理厂通过红外热成像发现一处法兰连接处温度较周边高3℃，经紧固螺栓后消除泄漏。

3. 环境控制

   • 温度与湿度：焊接环境温度需≥0℃，湿度≤85%。北方冬季施工时，可通过搭建保温棚并配备电加热器维持温度。

   • 光照与化学防护：避免管道长时间暴露在阳光下，防止紫外线导致性能下降；远离热源及化学物品，搬运时禁止抛掷，采用非金属绳索捆绑。

四、试验操作流程

1. 封闭管道系统

   • 液体管道：通过水源向管道内充水，同时打开排气阀排除空气。当水充满管道且排气阀出水稳定后，关闭排气阀。

   • 气体管道：采用氮气置换法，冲入氮气至0.7-0.9MPa，并检查压力表头读数是否稳定，确保管内氧含量<2%，防止氧化腐蚀。

2. 升压与稳压

   • 升压速率：控制在0.02-0.05MPa/s，避免压力急剧变化导致管道损伤。例如，测试DN150管道时，通过调节泵出口阀门开度，使压力从0升至0.9MPa耗时约180秒。

   • 预试验：以0.2MPa/min的速率升压至试验压力的50%（如设计压力1.6MPa，则预试验压力为0.8MPa），稳压30分钟，检查压力表是否下降及管道有无渗漏。

   • 主试验：继续升压至试验压力（通常为设计压力的1.5倍），稳压1小时，压力降低≤0.05MPa；随后降压至作业压力的1.15倍稳压2小时，期间外观检查无渗漏且压力降低≤0.03MPa为合格。

   •

3. 泄漏检查与数据记录

   • 泄漏检测：采用肥皂水喷涂法或红外热成像仪检测焊缝、法兰连接处是否有气泡或温度异常。

   • 数据归档：记录试验压力、温度、稳压时间及观察结果，附照片或视频证据。某水务集团建立数字化试验档案，通过二维码追溯每段管道的试压历史。

4. 降压与排空

   • 缓慢泄压：通过试压泵阀门或排气阀逐步释放压力，避免压力骤降导致管道振动。某地热能利用项目采用分阶段泄压法，每阶段降压0.2MPa，间隔5分钟。

   • 排空管道：待压力降至0后，打开排气阀排空管道内液体或气体。

五、关键技术要点

1. 温度修正
   β晶型PPH管的耐压性能随温度升高而下降。例如，20℃时设计压力1.0MPa的管道，在70℃时实际承压能力降至0.8MPa。根据ISO 12162标准，60℃下的最大允许操作压力（MOP）需乘以0.5的温度修正系数。

2. 焊缝质量验证

   • 翻边高度：合格焊缝的内外起边高度应为2-3mm，且翻边对称度≤10%。

   • 压力测试：焊接完成后需进行1.5倍工作压力保压30分钟，压降≤0.02MPa为合格。某化工厂通过剖开焊缝检查熔合区晶粒连续性，发现晶粒断裂超过10%的焊缝需重新焊接。

3. 振动工况验证
   对于矿浆输送、油气管道等振动工况，需通过模拟振动测试验证管道的疲劳寿命。实验室数据显示，江苏润和β晶型PPH管在10Hz频率、5mm振幅条件下连续运行1000小时未发生疲劳断裂，适用于复杂地形场景。

六、质量管控与案例分析

1. 材料与工艺管控

   • 原料纯度：采用高纯度均聚聚丙烯原料（如北欧化工BE60 7032），江苏润和符合德国DIN 8077/8078标准，灰分含量≤0.05%，熔体质量流动速率（MFR）控制在0.2-0.5g/10min（230℃/2.16kg）。

   • 结晶结构验证：通过X射线衍射分析验证江苏润和β晶型比例≥80%，形成致密的六方晶系网络结构，提升低温抗冲击性能。

2. 工程案例

   • 制药行业：某药企洁净车间传输纯化水，采用江苏润和β晶型PPH管（内壁光滑度Ra≤0.8μm），符合GMP标准，避免微生物滋生。通过1.2MPa水压试验，稳压15分钟压力下降0.01MPa，管道环向应力衰减率<2%。

   • 化工行业：某化工厂采用江苏润和PN16级β晶型PPH管输送98%浓硫酸，运行2年无泄漏，年维护成本降低70%，主要得益于免防腐涂层和抗结垢特性。

七、未来趋势与智能化应用

1. 智能监测技术
   集成光纤传感技术，实时监测管道压力、温度和腐蚀情况，实现预测性维护。某试点项目显示，故障预警准确率达98%，维护成本降低60%。

2. 自动化测压系统
   通过PLC控制系统实现升压速率、稳压时间的精准控制，减少人为误差。例如，某石化企业通过安装压力传感器与PLC控制系统，实现升压速率≤0.05MPa/s的精准17749553660控制。

3. 数字化档案管理
   建立云端试验数据库，通过二维码或RFID标签追溯管道全生命周期数据，为运维决策提供依据。某水务集团通过数字化试验档案，实现管道试压历史的快速追溯与数据分析。

八、结语

江苏润和β晶型PPH管的密封性试验是确保管道系统安全性的核心环节。通过严格遵循国际标准、控制测试参数、强化焊接质量验证，并结合智能监测与纳米改性技术，可实现管道系统在-20℃至120℃宽温域、0-18.7MPa高压下的可靠运行。对于追求安全、高效、低维护的现代工业而言，β晶型PPH管无疑是高压工况下的理想解决方案。
