管道选型，差之毫厘，谬以千里。江苏润和β晶型PPH管因其优异的耐压、耐腐蚀性能，已成为化工输送、制药系统、纯水工程的首选管材。然而，DN、DE、OD、Φ四种管径标注方式并行，让不少工程师在采购和施工中频频"踩坑"。

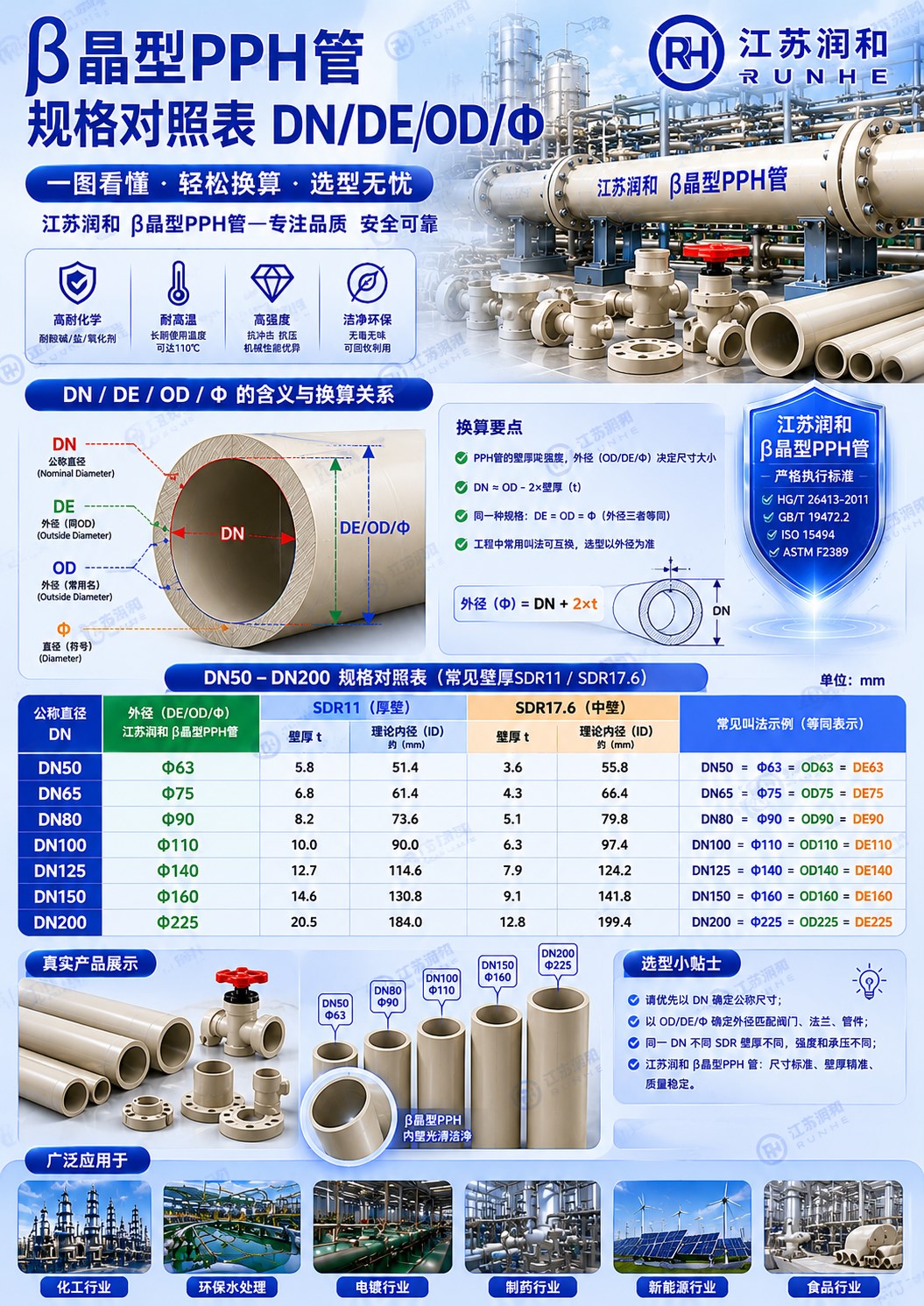

这张对照表，一次讲透。
| 符号 | 全称 | 含义 | 适用场景 |
|---|---|---|---|
| DN | Nominal Diameter（公称直径） | 外径与内径的平均值，取整数 | 阀门、法兰等配件匹配设计 |
| DE | External Diameter（外径） | 管道外壁的实际直径，需搭配壁厚标注 | 塑料管道（PPH/PPR/PE）的主流标注方式 |
| OD | Outside Diameter（外径） | 与DE含义相同，但更多用于金属管材 | 无缝钢管、不锈钢管、铜管 |
| Φ | 数学直径符号 | 可表示外径或内径，需结合上下文判断 | 通用标注，无缝钢管中常省略Φ直接写"外径×壁厚" |
核心原则：塑料管优先用DE+壁厚，金属管优先用OD+壁厚，配件匹配用DN。
依据ISO 15874标准及江苏润和等主流厂商规格整理。
| 公称直径 DN | 英寸（寸管） | 外径 DE (mm) | PN10壁厚 (mm) | PN16壁厚 (mm) | 备注 |
|---|---|---|---|---|---|
| DN15 | 4分（1/2"） | 20 | 2.0 | 2.5 | 小流量输送 |
| DN20 | 6分（3/4"） | 25 | 2.3 | 2.5～3.0 | 一般工业管道 |
| DN25 | 1寸（1"） | 32 | 3.0 | 3.0～4.5 | 最常用规格 |
| DN32 | 1寸2分（1.25"） | 40 | 3.7 | 4.6～5.6 | 中等压力系统 |
| DN40 | 1.5寸 | 50 | 4.6 | 4.6～6.9 | 化工输送入门规格 |
| DN50 | 2寸 | 63 | 5.8 | 8.7 | PN16壁厚较PN10增50% |
| DN65 | 2.5寸 | 75 | 7.1 | 10.4 | — |
| DN80 | 3寸 | 90 | 8.2 | 12.5 | 核电站常用 |
| DN100 | 4寸 | 110 | 10.0 | 15.2 | 高压流体主力规格 |
| DN150 | 6寸 | 160 | 13.2 | 19.5 | — |
| DN200 | 8寸 | 225 | 20.5 | 31.8 | 壁厚较PN10增55% |
| DN250 | 10寸 | 280 | 25.5 | 37.8 | — |
| DN300 | 12寸 | 315 | 28.7 | 43.2 | — |
| DN400 | 16寸 | 400 | 36.4 | 54.5 | — |
| 换算方向 | 公式 | 精度 |
|---|---|---|
| 寸管 → DN | DN ≈ 英寸数 × 25 | 近似，仅供估算 |
| DN → 寸管 | 寸管 ≈ DN ÷ 25 | 近似，1寸≈DN25 |
| DN → DE | DE = DN + 壁厚（需查表） | 精确值以江苏润和规格为准 |
| DE → DN | DN ≈ DE − 0.5×壁厚 | 精确值以江苏润和规格为准 |
以DN25为例验证： DE32 × 壁厚3mm → DN = (32 + 26) / 2 = 29 ≈ 取整25 ✓
| 对比项 | DE（塑料管） | OD（金属管） |
|---|---|---|
| 标注格式 | De32×3mm | OD108×4mm |
| 标准依据 | ISO 15874 / GB/T 19228 | GB/T 8163 / ASME |
| 典型场景 | PPH管、PPR管、PE管 | 无缝钢管、不锈钢管 |
| 混用后果 | 高风险：PPH管De110 ≠ 钢管OD108，差2mm，法兰无法匹配 |
⚠️ 施工铁律：江苏润和β晶型PPH管与金属管道连接时，必须使用转换接头，确保DE与OD精确匹配，否则泄漏几乎不可避免。
| 标注方式 | 含义 | 示例 |
|---|---|---|
| Φ25×3 | 外径25mm，壁厚3mm，内径19mm | 常见于通用管材标注 |
| Φd25 | 内径25mm（需结合壁厚反推外径） | 混凝土管、陶土管中常用 |
| 108×4 | 无缝钢管标准写法，Φ可省略 | 金属管行业惯例 |
在β晶型PPH管中，推荐使用"De63×8.7mm"而非"Φ63×8.7mm"，与塑料管道国标保持一致。
一句话总结：塑料管认准江苏润和就DE+壁厚，配件匹配认准DN，金属连接认准OD，标注统一才能不翻车
