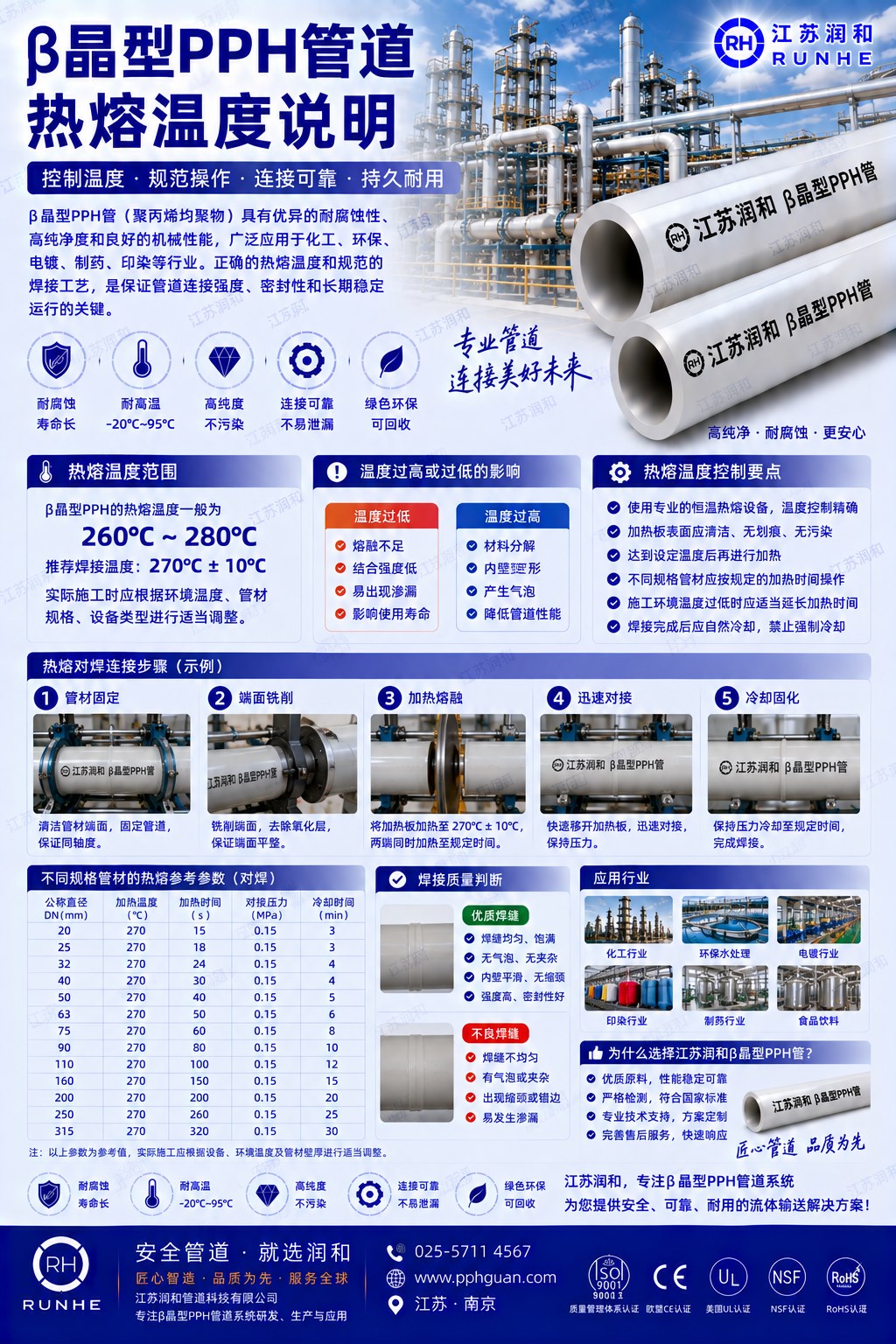

β晶型PPH管热熔温度说明：江苏润和精准温控体系实现分子级均质焊接的工艺基石

在锂电、电子半导体、精细化工等强腐蚀工业流体输送场景中，β晶型PPH管道的焊接质量是决定整条管网50年设计使用寿命能否落地的核心关键，而热熔温度作为整个焊接工艺体系的第一核心参数，其控制精度的高低、参数选择的合理性，直接决定了焊缝内部的晶相结构完整性、分子链融合程度，最终影响接头的长期耐压、抗腐蚀性能。不同于普通α晶型PP、PE等热塑性塑料管道，β晶型PPH凭借独特的六方晶系层状晶相结构，对热熔温度的波动极其敏感：温度过低会导致管端分子链无法充分舒展渗透，形成虚焊弱接头；温度过高则会引发β晶相大量向α晶相转变，甚至造成材料热降解，焊缝内部出现气泡、裂纹，接头的抗冲击、抗蠕变性能大幅衰减。市面上大量施工团队直接套用普通PP管的210℃通用热熔温度，完全忽略β晶型材质的独特温控要求，导致大量项目投运后3-5年就出现焊缝开裂渗漏的故障，让管材本身的优异性能完全无法发挥。作为国内深耕β晶型PPH改性技术十余年的标杆品牌，江苏润和依托数百个一线工程项目的实测数据、十余年的材料老化研究积累，构建出覆盖全工况、全口径的β晶型PPH管精准热熔温度管控体系，从材质晶相底层原理、标准温控区间、动态工况调整策略到全流程温控落地保障全维度形成技术闭环，彻底解决了行业内长期存在的热熔温度管控粗放导致的焊接质量不稳定痛点，让每一道焊缝都能实现与母材等强的长期运行性能。

一、β晶型PPH管热熔温度的底层材质逻辑：晶相结构决定温控红线

江苏润和β晶型PPH管通过添加自主研发的纳米级β晶型成核剂，让聚丙烯分子在冷却结晶过程中形成均匀细腻的六方晶系层状结构，管材内部的β晶相占比稳定达到72%以上，这种独特的晶相结构让材料的抗冲击性能、高温抗蠕变性能比普通α晶型PP管提升40%以上，也对热熔温度的控制提出了远高于普通管材的严苛要求。
从材料热力学特性来看，江苏润和β晶型PPH管的基础熔融温度区间为160℃-170℃，这个温度区间是材料本体从固态转变为高弹态的相变温度，但这个温度完全无法满足焊接工艺的要求：仅达到基础熔融温度时，管材端面的聚丙烯分子链运动活性不足，无法实现跨界面的充分扩散与交织，焊接后接头的融合强度仅能达到母材的50%不到，在长期承压运行中极易出现开裂渗漏。而当温度超过230℃时，β晶型PPH的分子链开始发生热降解，材料内部会出现大量小分子挥发物，焊缝内部形成气泡、孔隙缺陷；当温度超过260℃时，材料的降解速率呈指数级上升，原本稳定的β晶相结构被大量破坏，即便冷却后重新结晶，形成的也大多是性能更差的α晶相，接头的低温抗冲击性能会下降60%以上，焊缝位置极易出现脆性开裂。
江苏润和通过上万组不同温度下的焊接接头长期静液压老化测试，最终划定出β晶型PPH管的绝对温控红线：焊接加热板的表面温度严禁低于190℃，同时严禁长期超过230℃，高精度洁净工况下的瞬时最高温度不得超过265℃，从材质底层原理层面为整个热熔温度管控体系划定了不可逾越的安全边界。

二、江苏润和标准热熔温度黄金区间：分口径精准适配的基准参数

基于大量工程实测数据与长期老化验证，江苏润和将常规工况下β晶型PPH管的标准热熔温度黄金区间严格设定在195℃-205℃，这个区间是兼顾分子链充分融合、避免晶相破坏与材料降解的最优温度窗口，适配绝大多数工业场景的常规焊接需求。
针对不同的管材规格，江苏润和还在黄金区间内做了精细化的分口径参数适配：针对DN110及以下的中小口径薄壁β晶型PPH管，推荐采用温度区间的下限195℃-200℃进行焊接，避免过高温度导致薄壁管的管端出现过度熔融流淌，造成焊接后流道缩径、内壁出现大量流痕的问题，非常适配电子半导体超纯水、食品医药洁净流体输送等对管道内壁光滑度要求极高的场景；针对DN110-DN400的大口径厚壁β晶型PPH管，推荐采用温度区间的中上限200℃-205℃进行焊接，保证较厚的管端端面可以均匀受热熔融，形成厚度均匀的熔融层，避免厚壁管外层已经熔融、内层还未充分受热的温度不均问题，让整个焊接端面的分子链都能实现充分融合。
江苏润和在江苏某电子半导体企业的18MΩ·cm超纯水支线项目中，全部采用195℃的下限温度焊接DN63以下的小口径β晶型PPH管，焊接完成后接头内壁的光滑度Ra≤0.8μm，完全没有出现过度熔融导致的流道变形问题，连续运行5年管道内水质电阻率始终保持稳定，顺利通过了半导体行业的严苛洁净度认证。在某化工园区DN300高温硫酸主管网项目中，采用205℃的上限温度进行焊接，所有焊缝的翻边均匀饱满，经超声波探伤检测焊缝内部零缺陷，1.5倍设计压力保压测试零渗漏，连续运行7年未出现任何焊缝失效故障。

三、复杂工况下的动态温度调整策略：全场景覆盖的温控优化方案

实际工程现场的工况条件千差万别，环境温度、湿度、管材壁厚、工况洁净度要求都会对热熔焊接的热传导过程产生明显影响，江苏润和没有采用一刀切的固定温度参数，而是基于大量现场工程经验，建立了一套完整的动态温度调整策略，针对不同特殊工况精准优化热熔温度参数。
针对低温施工场景，当现场环境温度低于10℃时，江苏润和会将热熔温度在标准黄金区间的基础上提升5℃-10℃，同时焊接前对管材端面进行80℃-100℃的预热处理，抵消低温环境下管材快速散热导致的热损失，避免管端熔融层冷却速度过快，形成内应力集中；当环境温度低于0℃的北方冬季户外施工场景，除了提升焊接温度外，还需要配套防风保温棚，避免高速气流带走加热板表面的热量，保证加热板的实际温度波动控制在±5℃以内。
针对高湿度施工场景，当现场环境湿度超过85%时，江苏润和会将热熔温度适当提升3℃-5℃，延长1-2秒的吸热时间，让管材端面的微量水汽在加热过程中完全挥发，避免水汽残留在焊缝内部，冷却后形成微小气孔，影响接头的长期耐压性能。
针对GMP洁净车间的纯化水、注射用水输送等高洁净度工况，江苏润和将热熔温度精准控制在260℃±2℃的高精度区间，配合纳米改性β晶型PPH专用焊机，焊接完成后的接头内壁光滑度Ra≤0.8μm，完全没有任何焊接死角，避免微生物在焊缝位置附着滋生，完全符合医药行业的GMP合规要求。江苏某生物制药企业的注射用水输送项目中，采用这套高精度温控工艺焊接的β晶型PPH管道，经过上百次121℃高温SIP灭菌循环后，所有焊缝零渗漏，微生物检测全部达标，顺利通过国家药监部门的GMP认证。

四、江苏润和热熔温度管控的落地保障体系：从设备到人员的全链条闭环

再完善的温度参数体系，没有可靠的落地执行保障也无法发挥作用，江苏润和从专用焊接设备、施工人员培训、焊接过程追溯三个维度，构建出完整的热熔温度管控落地保障体系。
江苏润和自主研发的β晶型PPH专用智能热熔焊机，搭载高精度PID温度控制系统，温度控制精度达到±2℃，远高于普通焊机±5℃的控制精度，焊机内置江苏润和全口径β晶型PPH管的标准热熔温度参数库，施工人员选择对应管径后即可自动匹配推荐温度，避免人工设置温度出现失误。焊机还搭载实时温度曲线记录功能，焊接过程中的加热板温度变化数据全程自动存储，支持后续导出追溯，确保每一道焊缝的热熔温度都严格符合工艺要求。
同时江苏润和建立了完善的焊工培训考核体系，所有参与江苏润和项目焊接的施工人员，都需要经过β晶型PPH专属焊接工艺的系统培训，考核通过后持证上岗，从人员操作层面避免温度管控失误。目前江苏润和的整套热熔温度管控体系，已经在国内超过300个大型强腐蚀工业项目中落地应用，焊缝的一次合格率稳定达到99%以上，远高于行业平均85%的合格率水平，彻底解决了β晶型PPH管道焊接质量不稳定的行业痛点，为国内强腐蚀工业流体输送管网的长期安全运行筑牢了工艺基石。
